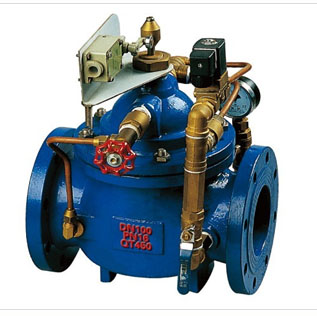

700X多功能水泵控制閥產品概述：
多功能水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。本產品利用電磁導閥控制，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 水泵控制閥主要技術參數： 公稱壓力（Mpa） | 殼體試驗壓力（MPa） | 密封試驗壓力（MPa） | 最高進口壓力（MPa） | 出口可調壓力（MPa） | 適用介質 | 介質溫度（℃） | 1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 | 1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | 2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
工作原理： 當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。 零部件材料： 零件名稱 | 零件材料 | 閥體 閥蓋 | WCB | 閥座 閥盤 | 銅合金 | 密封圈 O型圈 | 丁腈橡膠 | 閥桿 | 2Cr13 | 彈簧 | 50CrVA | 針型閥 | 銅合金 | 球閥 | 銅合金 | 單向閥 | 銅合金 | 電磁導閥 | 不銹鋼 | 微型過濾器 | 不銹鋼 |

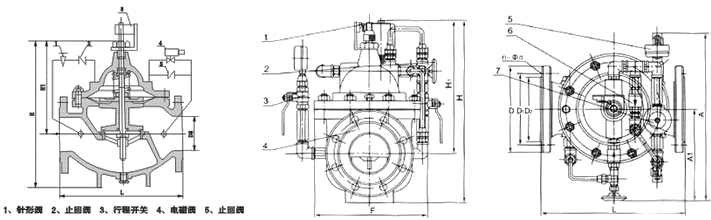

結構圖：
多功能水泵控制閥部件列表（圖2、圖3）：1、電器控制開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向導閥
|
